Prise en main d'ADISRA SmartView
ADISRA SmartView 4.0 est une Plateforme de création d’applications puissante et intuitive, conçue pour vous connecter sur vos machines et créer des applicatifs à la fois sophistiqués et simples à mettre en œuvre pour la collecte et la visualisation des datas de vos machines sur votre moniteur, ainsi que sur une Tablette ou un Smartphone via un navigateur HTML5.
Les onglets du Guide de démarrage ci-dessous vous guideront tout au long de l’installation et de la configuration d’ADISRA SmartView et vous indiqueront les bases du développement de votre première application.
Par la suite, il vous sera possible de télécharger le fichier PDF du guide de démarrage avancé disponible en bas de page.
Informations techniques
Configuration requise
Pour installer ADISRA SmartView, nous recommandons que votre système réponde aux exigences suivantes afin d’en garantir ses performances.
Exigences matérielles
Recommandé :
- Processeur : 2,2 GHz
- RAM : 8 Go
- Espace disque : 20 Go
Logiciels requis
- Windows 11, 10, 8.1, 7 (64 bits) SP1
- Serveur Windows 2019, 2016, 2012 R2, 2012 64-bit
- Composants de base OPC
Téléchargement
- Accédez à la page Téléchargements.
- Cliquez sur le lien de téléchargement, celui-ci vous conduira au portail de téléchargement de notre site www.kepfrance.fr.
- Si vous n’êtes pas enregistré dans l’espace client du site www.kepfrance.fr, veuillez cliquer sur « Inscrivez-vous ».
Le processus d’installation
Consultez le fichier d’aide à l’installation.-
- Exécuter le fichier Setup.exe en tant que « Administrateur » en cliquant avec le bouton droit sur « SmartView.exe ».
- Lisez et acceptez les termes et suivez les instructions d’installation.
.
3. Sélectionnez le chemin d’installation ou cliquez sur Suivant : l’emplacement par défaut sera dans « C:\Program Files(x86)\ADISRA\Adisra SmartView ».
4. Sélectionnez les options d’installation et suivez les instructions : Par défaut, ADISRA SmartView ou Viewer seront installés sur votre ordinateur.
Enregistrement d’une licence software et hardware
Après avoir installé ADISRA SmartView, vous devez valider votre licence.
1. Accédez à la barre d’outils Windows : Démarrer > Tous les programmes > ADISRA SmartView > Register license.

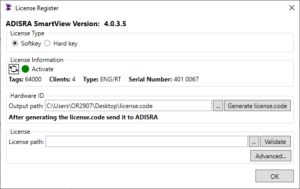

La fenêtre suivante apparaîtra :
2. Cliquez sur le bouton intitulé « Generate license.code » pour créer le fichier license.code. Le chemin du fichier sera affiché dans la zone de texte. (Remarque : vous pouvez modifier le chemin en cliquant sur le bouton graphique (…)
3. Envoyez le fichier texte nommé « license.code » par e-mail à support3@kepfrance.fr
KEP France vous renverra un fichier de licence à valider pour activer la licence.
4. Téléchargez et enregistrez sur votre poste le fichier reçu (license_401-XXXX.lic).
5. Sélectionnez le chemin d’accès du fichier de licence en cliquant sur le bouton graphique (…), puis cliquez sur le bouton Valider.
6. Vous pouvez vérifier votre numéro de série de licence (serial number) dans register license après validation.
7. Vous pouvez maintenant fermer la fenêtre register license et exécutez ADISRA SmartView.
Lancement d’ADISRA SmartView
Exécutez ADISRA SmartView en cliquant sur l’icône du bureau ou en accédant au menu Windows :
- Barre d’outils Windows : Démarrer > Tous les programmes > ADISRA SmartView > ADISRA SmartView

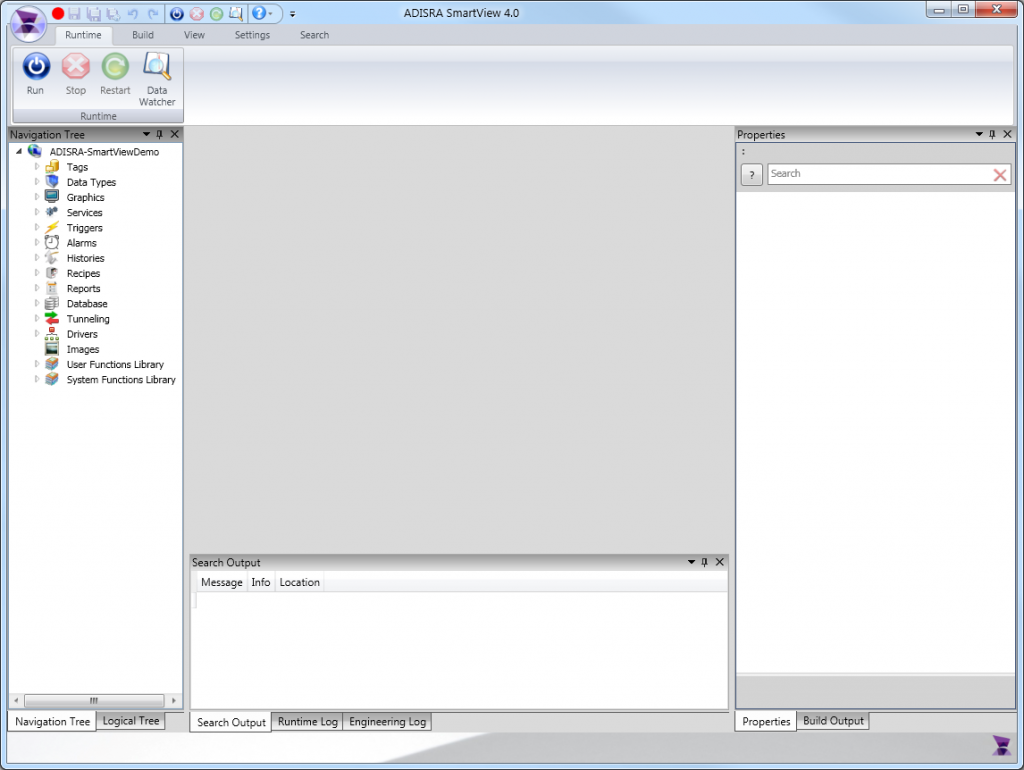

Environnement de développement
L’environnement de développement d’ADISRA SmartView est une interface Windows® conviviale, avec des espaces de configuration et paramétrage de nombreuses fonctionnalités.
Environnement d’ingénierie ADISRA SmartView par défaut :
- En haut : la barre d’accès rapide aux outils de configuration
- A gauche : l’arborescence de navigation
- A droite : les propriétés et paramétrage des outils graphiques
- En bas : le journal d’exécution
- Au centre : l’espace de développement
Remarque : pour une explication détaillée des sections, reportez-vous Guide de démarrage avancé.
Créer un nouveau projet

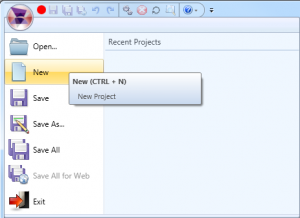

1. Cliquez sur le bouton Menu dans le coin supérieur gauche de la fenêtre du programme :
- Sélectionnez Nouveau ou appuyez sur CTRL + N.

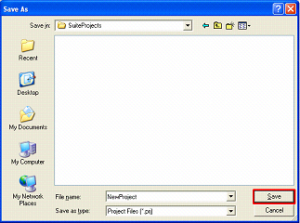

- Une nouvelle fenêtre « Enregistrer sous » apparaît. Sélectionnez le dossier dans lequel enregistrer le projet et donnez un nom à votre projet. Par défaut, le projet est créé avec une extension de fichier (.prj).
Remarque: Les noms des projets ne peuvent pas contenir de caractères spéciaux ou d’espaces.

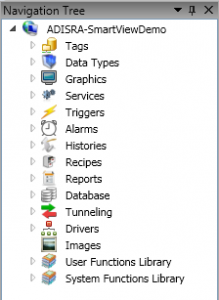

- Structure du projet par défaut dans l’arborescence de navigation : Les composants sont créés automatiquement, tels que les Tags, Services, Alarmes, Drivers, et autres outils pour développer votre projet.
Comme le montre l’image de l’arbre de navigation, certains composants sont créés automatiquement, tels que les balises, les services, les alarmes, les graphiques, les documents de la bibliothèque de fonctions système et autres. L’image représente la structure de base de l’arborescence de navigation pour tous projets.
Vous pouvez commencer à utiliser ces documents ou vous pouvez créer de nouveaux documents et les personnaliser.
Ajouter des Tags dans votre projet
Tous les composants de l’arborescence de navigation sont définis en tant que documents dans ADISRA SmartView, tels que les Tags, les types de données, les graphiques, les services, les triggers, les alarmes, les historiques, les recettes, les rapports…
Création d’un nouveau document
Pour créer un nouveau document pour n’importe quel composant de l’arborescence de navigation, cliquez avec le bouton droit sur le dossier du composant dans lequel vous souhaitez créer le document et sélectionnez « Nouveau document ».
Un onglet vide s’ouvre dans l’espace de travail où vous allez ensuite créer de nouveaux fichiers pour ce composant (c’est-à-dire des balises, des recettes, des rapports, des graphiques, etc.).
Ajout de nouveaux Tags
Pour insérer un nouveau Tag, ouvrez le fichier dans lequel vous souhaitez ajouter les Tags. L’environnement de développement affiche le ruban pour ajouter un Tag, supprimer, importer et exporter une liste de Tags.
Pour créer un nouveau fichier pour ce composant dans le document, cliquez sur le bouton « + ». Vous pouvez configurer les fichiers que vous créez en utilisant la fenêtre « Propriétés ».
Enregistrement du fichier
Lorsque de nouveaux Tags sont insérés, il est nécessaire d’enregistrer les modifications.
Remarque : Lorsqu’un fichier est modifié, il est marqué du symbole « * ».

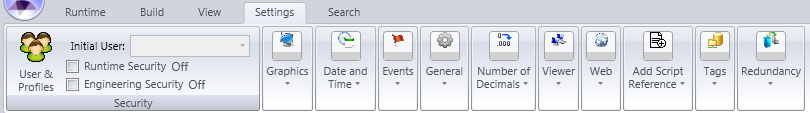

Paramètres
L’onglet « Paramètres » permet la configuration des paramètres du projet, notamment des formats date et heure, la sécurité, les graphiques, les événements, le général, la visionneuse et le Web, les balises et les références de script, etc.
Pour plus de détails sur chaque fonction, reportez-vous aux fichiers d’aide du logiciel ADISRA SmartView.
C# Script
ADISRA SmartView devient un puissant outil de programmation entre les mains d’un développeur maîtrisant le langage C#. Si vous êtes débutant et que vous souhaitez vous lancer ADISRA SmartView mais que vous n’avez pas une connaissance approfondie de C#, nous vous recommandons de regarder un didacticiel C# et d’apprendre les bases.
Téléchargez le guide
Pour débuter avec ADISRA SmartView et développer un projet avancé, téléchargez le fichier PDF ci-contre.
